1、發展概況

         VIP真空絕熱板是將隔熱性能良好的芯材裝入隔氣結構中，抽真空后再密封起來形成的板材。VIP板的研發始于上個世紀五十年代，至今已有近六十余年的歷史，起初用粉狀二氧化硅做芯材，七十年代開始使用開孔泡沫塑料。九十年代以后歐美許多大公司先后開展了VIP板的研究，取得了豐富的科研成果。現在VIP板在國內外已經廣泛應用于冰箱，冰柜，冷庫，冷藏車，冷藏集裝箱，醫用保溫箱，墻體保溫等領域，如在日本70%以上的家用冰箱保溫層使用了VIP板，在歐美VIP板已廣泛應用在冷凍車船的運輸保溫箱中。
2、VIP板結構
         VIP真空絕熱板通常由三部分組成：隔氣結構、芯材和吸氣劑
隔氣結構：通常為袋狀結構，以下稱為“阻隔袋”，作用是將芯材抽真空后封裝起來形成真空狀態，因此要求這種結構具有良好的阻隔氣體能力，同時還要有一定的強度以保護真空腔室不會受到破壞。常用的隔氣材料有薄鋼板、多層聚酯基薄膜和含金屬層的多層聚酯基薄膜等。
芯層隔熱材料：以下簡稱“芯材”，常用多孔隙材料，其首要是起支撐作用，避免在真空條件下隔氣結構塌癟，其次是阻止熱輻射，另外其本身為多孔隙材料，接觸面少，熱傳導系數低。常用的芯材有粉末狀二氧化硅、氣溶膠、開孔聚氨酯泡沫、開孔聚苯乙烯泡沫和超細玻
璃纖維等。

氣體吸附材料：以下簡稱“吸氣劑”，主要作用是吸收VIP真空絕熱板內的殘余空氣以維持一定的真空度。阻隔袋抽真空密封后，仍會有極少量氣體會滲透到袋內，或者芯材在使用過程中也會緩慢釋放一些氣體，所有這些氣體均會破壞袋內真空度影響VIP板的導熱系數。因此，必須使用特制的吸氣劑，吸收VIP板內的氮氣、氧氣、二氧化碳和水蒸氣等氣體以保持袋內高真空度。VIP板常用的吸氣劑都是意大利賽伊斯吸氣劑公司生產的鋇鋰復合吸氣劑。

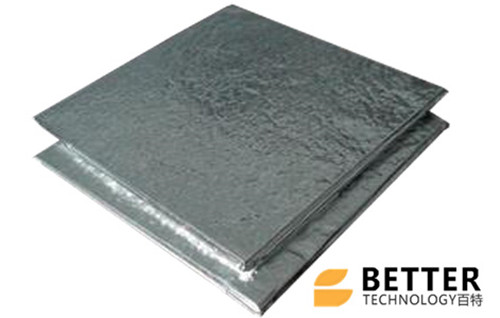

         目前我司生產的VIP板,其阻隔袋材料為含金屬層的多層聚酯基薄膜，芯材用超細玻璃纖維，吸氣劑為意大利賽伊斯的鋇鋰復合吸氣劑，該產品在絕熱能力、機械強度、使用壽命和使用范圍等綜合性能表現出色。

3、絕熱原理
         VIP板是采用真空絕熱原理制成的，即在較低的空氣壓力下，材料的導熱系數會變得很小。VIP真空絕熱板導熱可以看作一維平板導熱，其導熱過程如下圖。


                                                                                通過VIP板的一維導熱

根據VIP真空絕熱板的結構特點以及熱阻公式  R =δ/λ，VIP板的總熱阻可表達芯材與兩側壁熱阻之和，即

                                                                                                                                   （1.1）

其中，
λ 為VIP板的總導熱系數；

λ0為芯材的表觀導熱系數；

λ1,λ2分別為VIP板兩側壁的導熱系數；

δ 為VIP板總厚度；

δ0為芯材的厚度；

δ1,δ2分別VIP板為兩側壁的厚度；

由式（1.1）整理，得
                                                                                                                                     （1.2）

而芯材表觀導熱系數λ又由以下四項的總和組成：

                                                                                 λ0  = λg  + λc  + λs  + λr                                                   (1.3）

式中，
λg為空氣的導熱系數；

λc為空氣對流換熱系數；

λs為隔熱材料的固相導熱系數；

λr為芯材內部的輻射換熱系數；

         由于VIP真空絕熱板內空氣稀薄，空氣的熱傳導能力非常微弱，另外芯材通常采用的是多孔隙材料，空間間壁的距離相對縮短，進一步削弱了空氣熱傳導，因此空氣熱傳導近似為零，即λg= 0；氣體被分隔或者密閉在無數微小的空間內，抽真空后袋內空氣分子間的平均自由程大于芯材之間的孔隙，氣體分子之間的熱交換幾乎不存在，因此對流傳熱可以忽略不計，即λc= 0。因此，芯層表觀導熱系數可以表示

                                                                                            λ0  = λs  + λr                                                          (1.4)

芯材通常為多孔隙材料，芯材之間為點接觸或者線接觸，因此芯材所引起的固相熱傳導也很小，即λ很小。此外，粉末狀或者纖維狀的芯材在間壁中增加了輻射和散射的作用，故λr也很小。因此，芯材表觀導熱系數λ0很小。
         VIP真空絕熱板壁厚和導熱系數是通常是不變的，當芯材厚度一定的情況下，由式（1.2）可知，VIP板的總導熱系數λ取決于芯材表觀導熱系數λ0，即λ0越小，λ就越小。
