1、保溫效果

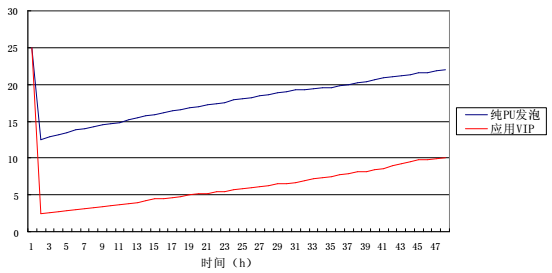

          為了確切評估VIP真空絕熱板隔熱效果，我們專門制作一套模具來成型方箱，比較真空絕熱板與常用保溫材料硬質聚氨酯泡沫塑料的保溫性能。 兩個箱子尺寸完全相同，其中外形尺寸40cm*40cm*44cm,保溫層壁厚4cm,箱體蓋子壁厚7cm，其中一個為純PU發泡，另外一個內壁鑲嵌厚度為1cm的VIP板再PU發泡。實驗室連個箱子裝有一樣的冷源將箱子放在恒溫恒濕試驗機內，設定試驗機溫度為40℃，相對濕度為50%，然后測得箱內溫度連續變化曲線如下：


從上圖可以直觀看到
        （1）48小時觀測期間內，用了VIP真空絕熱板的箱子冷卻速度比純PU箱子快，且箱內最低平衡溫度比PU低很多，這說明實驗中箱子使用了VIP板，能夠大大地提升降溫速度縮減作業等待時間且達到同樣的保溫效果，使用的冷源遠比沒有使用VIP板的少。
        （2）使用了VIP板的箱子回溫速度比純PU的箱子慢，這說明了使用VIP板后能夠延長保冷時間 因此，使用VIP板加快冷卻速度，減少作業等待時間；降低回溫速度，延長保冷時間；保證相同保溫效果前提下，能夠大大地降低能耗。
          國內外許多大公司不斷開發VIP真空絕熱板產品，提升VIP板品質的同時，還進行了大量深入應用研究。
如陶氏化學公司曾做過如下實驗，定量分析了使用VIP板帶來的經濟效果。
冷藏保溫箱內裝相同保溫物品：

        （1）用PU泡沫時，外形尺寸57cm*50cm*50cm，保溫層厚度3.8cm,內裝21.8kg冷卻劑，保溫時間為120h；
        （2）用VIP真空絕熱板隔熱時，外形尺寸33cm*46cm*28cm,保溫層厚度2.5cm,內裝7kg冷卻劑，保溫時間為200h；
         采用了VIP板后，保溫箱的體積減少了70%，冷卻劑卻減少了68%，而保溫時間卻延長了66%減少了運費，提高了運輸距離
         西門子公司則用溶劑120L，內部尺寸45cm*50cm*53.5cm,保溫層厚度5cm的冰箱進行試驗，用20mmVIP板對60%的隔熱面進行隔熱。保持保溫層厚度不變時，可節能23%，保持能耗不變時，客將保溫層厚度降到30mm，增加冰箱容積22%。 國內外研究表明當VIP板作為保溫材料使用時（以嵌板的形式使用）
        （1）同等保冷要求的情況下,可以減小箱體壁厚，增大內部容積，同時還可減輕重量。
        （2）保溫箱壁厚相同的情況下，箱壁如果使用了VIP板，則可以延長保冷時間，節約能量。

2、應用工藝

   盡管VIP真空絕熱板有出色的絕熱保溫性能，但由于其本身的結構特點和生產工藝等因素影響，VIP板在實際應用有以下特點。
        （1）VIP板結構較為特殊，應用過程中不能切割加工成各種規格和形狀，只能根據應用情況事前就確定好產品的規格和尺寸
        （2）VIP板的隔氣結構通常采用多層聚酯基薄膜，容易刮花破損，故VIP板實際應用中通常需要外加防護裝置；
        （3）VIP板阻隔薄膜強烈拉伸后，薄膜容易變薄產生氣孔，或者損壞密封邊，故VIP板通常不能折彎或者使用在曲率半徑太小的曲面上；
        （4）VIP板板邊緣通常不是很平整，因此板與板拼接時有較大的間隙，故VIP板常常作為嵌板和常規的絕熱材料如硬質聚氨酯發泡配合使用，才能填補拼接縫隙防止漏熱；
        （5）由于生產設備限制，目前國內VIP板成品面積一般的2M2以內，應用到冷庫、冷藏集裝箱、墻體等壁面較大的情況下，常需要連接件來聯結成大平面；

針對VIP板的上述缺陷，實際應用中必須采取相應的防護措施來解決:
       （1）將VIP板用粘膠劑粘貼在冷藏保溫箱隔熱空間的內側或者外側，然后澆筑聚氨酯原液到隔熱空間內整體發泡，泡沫填充保溫墻內的每個空間，同時緊緊包裹VIP板
       （2）將VIP板安放在矩形盒模內，注入聚氨酯原液發泡成型，這樣的話，聚氨酯泡沫就緊緊的包裹在VIP板的周圍，開模后形成了聚氨酯與VIP真空絕熱板的塊狀復合板;
